Wann haben Sie das letzte Mal eine Kanalüberprüfung durchführen lassen? Um eine Verschmutzung des Grundwassers zu verhindern und Abwasser ohne Verluste abtransportieren zu können, müssen die Rohre regelmäßig auf etwaige Schäden kontrolliert werden. Auch eine saubere und verlässliche Trinkwasserversorgung kann nur mit intakten Kanalsystemen funktionieren.
Kanalüberprüfung
Sauberes Wasser und sichere Umwelt
Kanal TV-Inspektion
Mit unseren modernen Inspektionsanlagen wird der Zustand im Kanal bzw. im Rohr dokumentiert. Es stehen verschiedene Techniken für die Schachtbestandsaufnahme (analog, digital, Video, 3D, …) zur Verfügung.
In Abstimmung mit dem Auftraggeber erfolgt die Erfassung und Schadensdokumentation nach allen einschlägigen Normen, Richtlinien, Regelwerken bzw. Empfehlungen (ÖWAV, ATV, ISYBAU, DWA, …).
Darüber hinaus findet ein analoger und digitaler Datenaustausch (Protokolle, Daten, Videos, Fotos, Shapes, …) statt.
Anwendungsbereiche:
- Neubau- bzw. Garantieüberprüfung
- Altbestandsüberprüfung/Sofortmaßnahmen
- Informationslieferung für Sanierungskonzept
- Datenlieferung für Leitungskataster
Untersuchungs- und Dokumentationsvarianten
Eine Variante der Bestandsaufnahme ist die Inaugenscheinnahme, wobei hierbei die Aufzeichnung der Schachtdaten und Schadensinformationen auf Vordrucke geschieht. Eine weitere Variante ist die Inaugenscheinnahme, bei welcher die Erfassung und Dokumentation mit spezieller Software digital geschieht und eine automatische Zuordnung von Schadens- und Ereignisfotos erfolgt. Die Bestandsaufnahme kann aber auch mit der Video-Schwenkkopfkamera durchgeführt werden. Hierbei erfolgt die Erfassung und Dokumentation mit er speziellen Software und Videofiles sowie digitale Fotos werden erzeugt.
Extension-Kit für‘s Gelände:
Beim Extension-Kit handelt es sich um eine Kabeltrommel mit Fahrwagen und Kamera. Er besitzt eine Reichweite von 500 Meter + 180 Meter.

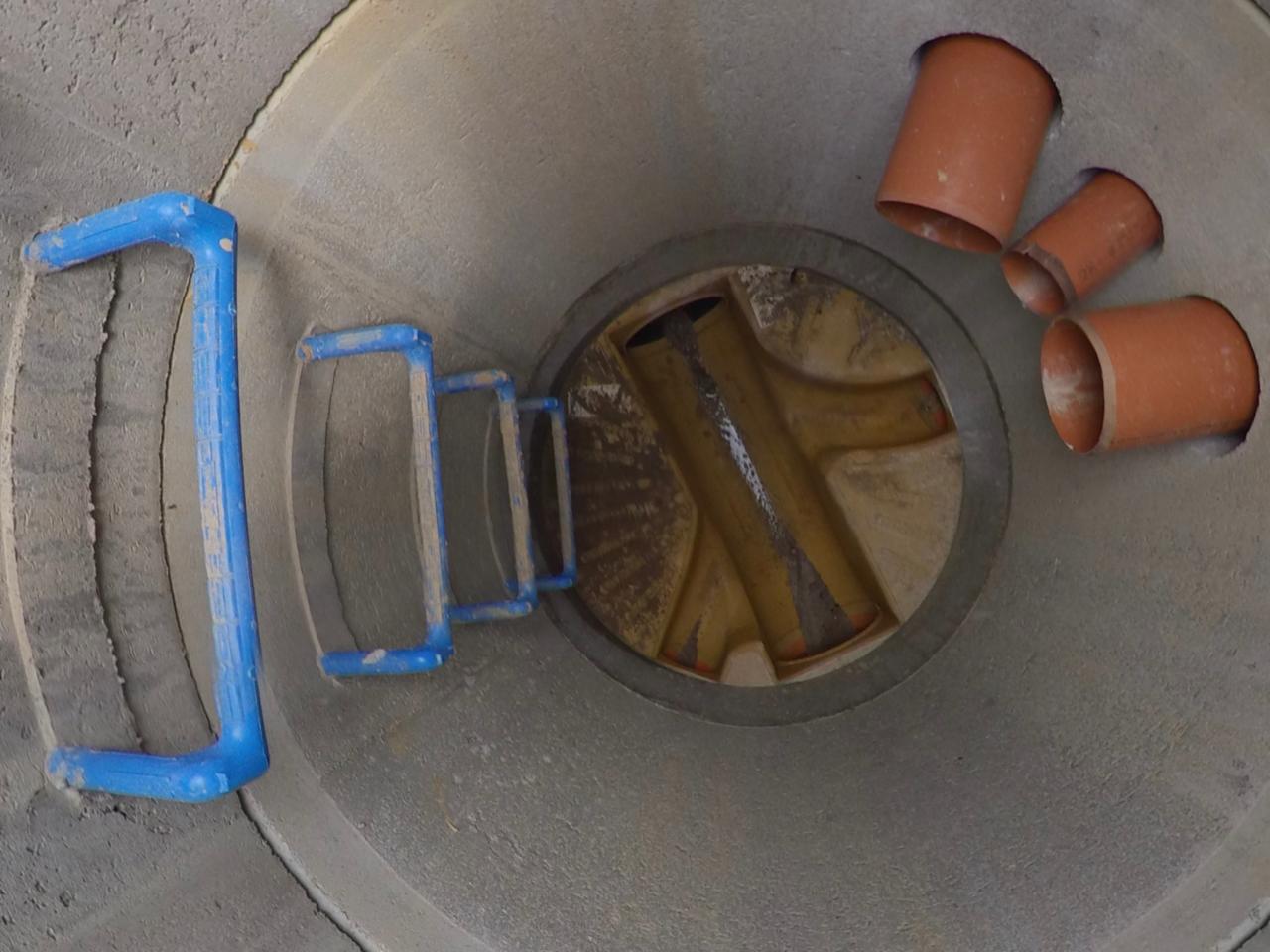

Schachtuntersuchung
Mit der Einführung der 3D-Technik im Bereich der Inspektion von Schächten und Sonderbauwerken setzten wir einen weiteren Schwerpunkt bei der Kanaltechnik. Sie erlaubt eine 3-dimensionale Innenaufnahme von Bauwerken und erleichtert die Auswertung der Daten. Der für die Sanierungsplanung verantwortliche Techniker kann sich nunmehr virtuell im Bauwerk bewegen, sieht Bauwerksteile, Anschlüsse und Schäden im Zusammenhang was Schadensbeurteilung und Sanierungsplanung beschleunigt und erleichtert.
Neigungsverlaufsmessung
Drücken die Materialien des Rohrauflagers auf die Rohre, werden diese mit der Zeit in weichere Bodenstellen gedrückt.
In erster Linie dient die Neigungsmessung dem Finden von Unterbögen. Die Auswertung der erfassten Messwerte erfolgt über die Betrachtung und Analyse der grafisch dargestellten Profile (Neigeprofile, Höhenprofile). Die Neigungsmessung besteht aus einer elektronischen Wasserwaage. Diese „Wasserwaage“ liefert kontinuierlich Neigungswerte in digitaler Form. Während einer Neigungsmessung wird die „Wasserwaage“ durch das Rohr bewegt (Befahrung der Kanalstrecke mit Inspektionsfahrwagen und Kamera) und es werden laufend Neigewerte gesammelt. Am Ende ergibt sich ein Datensatz aus Längenangabe und dazugehörigem Neigungswert. Dieser Datensatz gibt den Neigungsverlauf der Rohrstrecke wieder.
Anwendungsbereiche:
- Neubau- bzw. Garantieüberprüfung
- Informationslieferung für Sanierungskonzept
- Datenlieferung für Leitungskataster
Unsere Experten helfen Ihnen mit grafisch dargestellten Höhen- und Neigeprofilen bei der Verlaufsmessung Ihrer Kanalrohre.

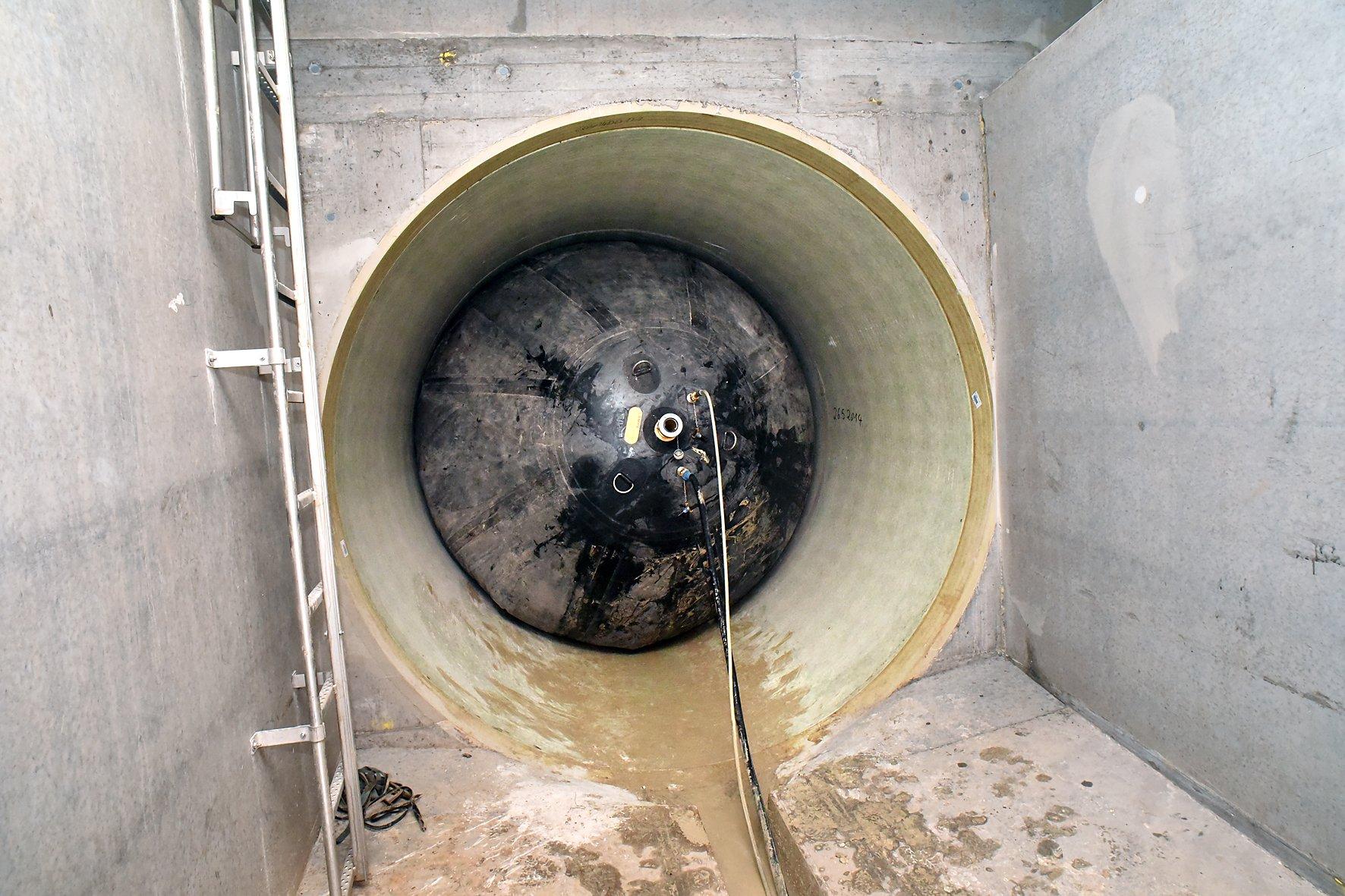

Dichtheitsprüfung
Dichte Kanäle:
Damit kein sauberes Sickerwasser in der Kläranlage teuer gereinigt werden muss und das Grundwasser rein bleibt, muss der Kanal dicht sein! Wir überprüfen Kanäle, Schächte und Anschlüsse - unabhängig, mit geeichten Druckprüfungsanlagen, modernen Kameras und zertifiziert nach allen gängigen Normen.
Bis zu Durchmessern von 3,6 m - kein Kanal ist uns zu groß!
Wir führen Druckprüfungen von Kanälen bis zu einem Durchmesser von 3.600 mm aus und die Dokumentation des Prüfergebnisses geschieht laut EN 1610, ÖNorm B2503 und B5050. Die Datenausgabe erfolgt mittels vor Ort erstelltem Prüfprotokoll oder als Datei (csv/pdf).
Anwendungsbereiche:
- Neubau oder Bestandsüberprüfung
- Prüfmedium Luft/Wasser
- Erstellung Leitungskataster
Dichtheitsprüfung für Spezialanwendungen
Die WDL ist seit mehreren Jahren der führende Anbieter im Bereich der Dichtheitsprüfungen von Kanal- und Wasserleitungen. In den letzten Jahren hat sich dabei der Einsatzbereich immer stärker hin zu spezialisierten Prüfungen wie Groß- und Sonderprofile, Behälter oder Kraftwerksleitungen verlagert. Durch Investitionen in den „high-end“-Anwendungsbereichen wurde ein weiterer Schwerpunkt gesetzt. So kann jetzt die gesamte Palette vom Hausanschluss bis zu begehbaren Kanälen mit bis zu 3.600 mm Durchmesser geprüft werden.
Anwendungsbereich:
- Kanalhaltungen bis DN 3.600
- Sonderprofile
- Wasser- und Kanaldruckleitungen nach EN 805
- Vakuum-Kanalisation
- Kraftwerksleitungen
- Schächte
- Behälter
- Beschneiungsanlagen
- Sonderanwendungen Industrie
Kanalberauchung
Fehlanschlüsse lassen sich schnell und wirksam durch den Einsatz eines Signalnebels herausfinden. Dazu wird ein definierter Bereich im Kanalsystem kurzfristig abgesperrt und mit einem geruchlosen, umwelt- und gesundheitsverträglichen Signalnebel befüllt. Schon nach kurzer Zeit (geringe Rückstauzeiten) tritt dieser gut sichtbare Nebel bei den ungewünschten Anschlüssen (Fehleinleitungen) aus. Diese Austritte werden durch Fotos festgehalten und entsprechend dokumentiert. Die Dokumentation / Datenlieferung ist individuell gestaltbar (Handskizzen, Planauszüge etc.).
Anwendungsbereiche:
- Garantie- und Altbestandsüberprüfung
- Datenlieferung für Leitungskataster
- Informationen für Sanierungen
- Sofortmaßnahmen
